Металлический порошок и порошки металлов в целом уже стали отдельным классом материалов. От их гранулометрического состава, размеров частиц и технологии получения зависят свойства металлических порошков, текучесть, прессуемость, спекание и качество изделий из металлических порошков. Ниже разбираем основные виды металлических порошков, методы контроля размеров частиц по ГОСТ и ISO и практические моменты для инженеров, технологов и снабженцев.
1. Основные виды металлических порошков и области их применения
В статье разбираем, как размер частиц металлических порошков по ГОСТ и ISO влияет на текучесть, насыпную плотность, спекание и выбор порошка под конкретную задачу. Материал ориентирован на инженеров, технологов и снабженцев, которые работают с порошковой металлургией и аддитивным производством.
Каталог актуальных позиций смотрите в разделе «Порошки металлов UPP-Everest». Для многих позиций доступны данные по D10/D50/D90, насыпной плотности, форме частиц и методикам анализа.
Металлический порошок это не просто рассыпчатый металл. Это управляемый материал: размер частиц, форма, химический состав и способ получения задают свойства металлических порошков, их текучесть, прессуемость, спекание и конечное качество металлических порошковых материалов. От правильного выбора порошка зависит, получится ли из него стабильное изделие из металлического порошка или сплошной брак.
Порошок магниевый
Обладает малой плотностью и высокой активностью. Используется:
- в пиротехнике и сигнальных устройствах,
- в металлургии как раскислитель,
- в ракетных твёрдотопливных смесях.
Частицы обычно мелкие 20–80 мкм. Требует строгого соблюдения техники безопасности: легко воспламеняется.
Порошок кремниевый
Используется в металлургии и производстве ферросплавов:
- в качестве восстановителя в выплавке стали,
- при производстве кремниевых сплавов и силицидов.
Размер частиц варьируется от 10 до 100 мкм. Часто применяется в смеси с другими порошками.
Порошок нихромовый
Это смесь никеля и хрома, устойчива к окислению и высокой температуре:
- применяется в нагревательных элементах,
- в напылениях на рабочие поверхности,
- в термостойких деталях.
Обычно фракции от 30 до 150 мкм. Обладает хорошей текучестью, спекание требует точного контроля температуры.
Порошок медный
Медь лидер по теплопроводности и электропроводности:
- электрощётки,
- прессованные контакты,
- пористые фильтры.
По ГОСТ 4960 размеры частиц от 20 до 160 мкм. Поведение сильно зависит от формы: сферический порошок спекается равномернее.
Белила цинковые (порошок цинковый)
Не путать с пигментами: порошок металла это:
- компонент антикоррозионных покрытий (цинкование),
- основа для батарей и химических источников тока.
Размер частиц 10–100 мкм. Пригоден для термораспыления.
Порошок бронзовый
Бронза сплав меди и олова. Порошок применяют:
- в антифрикционных подшипниках,
- в фильтрах,
- в декоративной металлургии.
Форма частиц чешуйчатая или сферическая. Размер 20–150 мкм.
Порошок оловянный
Используется:
- в припоях,
- в покрытиях,
- в электродных смесях.
Имеет низкую температуру плавления, хорошо смачивает поверхность. Размер от 10 до 100 мкм.
Порошковая смесь
Сюда входят предварительно смешанные компоненты, например, бронза + графит, железо + медь:
- готовые к прессованию смеси,
- используются в спечённых деталях (втулки, шестерни),
- иногда добавляют лубриканты и связующие.
Размеры частиц компонентов подбираются так, чтобы смесь была стабильной и текучей.
Порошок стальной
Это железосодержащие порошки с добавками углерода, меди и других элементов. Применяется:
- в прессованных деталях,
- в компонентах для двигателей, редукторов,
- в тормозных колодках.
Размер 50–200 мкм, форма может быть как дендритной, так и сферической.
Порошок вольфрамовый
Для задач, где нужна тугоплавкость и высокая плотность материала:
- резцы, фрезы, твердосплавы,
- электродные компоненты,
- бронебойные элементы.
Размеры 1–20 мкм. Хрупкий, требует осторожной переработки.
Порошок железный
Самый массовый и универсальный:
- применяется в производстве шестерён, втулок,
- в фильтрах, ферритах и магнитах,
- в порошковой металлургии.
ГОСТ 9722–97: фракции от 40 до 250 мкм. Форма губчатая, сферическая, дендритная.
Порошок никелевый
Обладает высокой коррозионной стойкостью и жаропрочностью:
- используется в пайке, напылении, суперсплавах,
- идёт на компоненты химической аппаратуры.
Никелевые порошки стандартизованы, в том числе по ГОСТ 9720–83. Типичный размер частиц 20–200 мкм, форма может быть губчатой или близкой к сферической.
Порошок свинцовый
Применяется:
- в экранирующих элементах (радиационная защита),
- в аккумуляторах,
- в пайке.
Очень мягкий, плохо текучий, легко окисляется. Размер 20–100 мкм.
Порошок титановый
Лёгкий, прочный, биосовместимый:
- медицина (импланты),
- аддитивное производство (3D-печать),
- авиа и космическая техника.
Размер 15–100 мкм, для печати критична строго сферическая форма.
Сравнительная таблица металлических порошков
| Порошок | Области применения | Типичный размер частиц (мкм) | Особенности |
|---|---|---|---|
| Магниевый | Пиротехника, раскислитель, ракеты | 20–80 | Высокая активность, требует защиты |
| Кремниевый | Металлургия, восстановление, сплавы | 10–100 | Часто в смесях, повышает твёрдость |
| Нихромовый | Нагреватели, термостойкие покрытия | 30–150 | Стабилен при нагреве, стойкий к окислению |
| Медный | Электрика, фильтры, фрикционные детали | 20–160 | Хорошо спекается, высокая проводимость |
| Цинковый (белила) | Цинкование, аноды, покрытия | 10–100 | Легкоплавкий, защитный, антикоррозионный |
| Бронзовый | Втулки, декоративные изделия, фильтры | 20–150 | Чешуйчатая или сферическая форма |
| Оловянный | Припои, покрытия, электродетали | 10–100 | Низкая температура плавления |
| Порошковая смесь | Втулки, шестерни, спецдетали | Комбинированные | Стабильность состава, контроль текучести |
| Стальной | Редукторы, тормозные системы, двигатели | 50–200 | Универсален, легко спекается |
| Вольфрамовый | Резцы, фрезы, электродетали | 1–20 | Тугоплавкий, высокая плотность |
| Железный | Шестерни, фильтры, магниты | 40–250 | Дешёвый, массовый, вариативный |
| Никелевый | Пайка, химаппаратура, сплавы | 20–200 | Коррозионностойкий, жаропрочный |
| Свинцовый | Аккумуляторы, экранирование, пайка | 20–100 | Мягкий, токсичен, окисляется |
| Титановый | 3D-печать, медицина, авиация | 15–100 | Лёгкий, прочный, биосовместим |
Как получают и производят металлические порошки
Металлические порошки получают разными методами, и от технологии изготовления металлических порошков меняются их структура и свойства:
- распыление расплава основной способ получения порошков металлов для 3D-печати, напыления и порошковой металлургии, даёт в основном сферические частицы;
- восстановление из оксидов металлов применяют для получения порошков железа, меди и других металлов, часто дают губчатую структуру;
- механическое измельчение используется реже, когда нужно получить специфические свойства порошков металлов или переработать отходы производства.
Методы производства металлических порошков и конкретное производство порошков металлов выбирают под задачу: одни технологии лучше подходят для прессования и спекания, другие для изготовления изделий из металлического порошка и их дальнейшей обработки.
2. Что такое размер частицы: термины, метрики и реальность
Говоря «размер частицы», большинство представляют себе некую усреднённую цифру в микрометрах. Но реальные размеры металлических порошков описываются целым набором параметров: D10/D50/D90, гранулометрическим составом, условным диаметром, формой частиц и наличием агломератов. Все они влияют на характеристики металлических порошков и поведение в технологическом процессе.
Диаметры, которые не равны друг другу
- D10, D50, D90 это квантильные значения распределения по размеру:
- D10 10% частиц мельче этой величины;
- D50 медианный размер, половина порошка мельче;
- D90 90% частиц меньше этого значения.
Эти параметры важны: они показывают, насколько порошок однороден. Широкое распределение означает, что мелкие частицы будут заполнять пустоты между крупными. Это влияет на уплотнение, текучесть и даже реакционную способность.
Условный диаметр
В стандартах часто встречается «условный диаметр» это не реальный размер, а приведённый, основанный на скорости осаждения или просеивания. Его задача сравнивать порошки между собой, а не описывать точную геометрию.
Форма частиц и как она портит всю статистику
Представим два порошка с одинаковым D50 один сферический, другой с дендритами. Первый будет текучим, как сахар. Второй сыпаться как мокрый песок. Форма частиц влияет на:
- текучесть,
- спрессовываемость,
- распределение плотности в заготовке,
- скорость и равномерность спекания.
Агломераты: скрытая угроза
Даже если порошок мелкий по паспорту, он может образовывать агломераты слипшиеся комки из нескольких частиц. На просеивании это не всегда видно, но в производстве это минус: хуже спекается, меньше активная поверхность, хуже плотность.
Зачем это всё инженеру или снабженцу?
Потому что:
- мелкий порошок (D50 < 20 мкм) больше площадь реакции, лучше спекается, но хуже течёт;
- крупный порошок (D50 > 100 мкм) текучий, хорошо заполняет формы, но даёт пористость;
- узкий диапазон (низкий D90–D10) хорошо для 3D-печати, пайки, литья;
- широкий диапазон лучше для плотного прессования (мелкие частицы заполняют пустоты между крупными).
| Характеристика | D50 < 20 мкм (ультратонкий) |
D50 = 20–80 мкм (средний) |
D50 > 100 мкм (крупный) |
|---|---|---|---|
| Текучесть | Плохая (залипает, пылит) |
Хорошая | Отличная (сыпется как песок) |
| Уплотняемость (при прессовании) |
Высокая (мелкие частицы «впиваются») |
Оптимальная | Низкая (много пустот между частицами) |
| Плотность спечённого тела |
Максимальная (если нет агломерации) |
Хорошая | Средняя (пористость выше) |
| Активность при спекании | Очень высокая | Высокая | Низкая |
| Пылеобразование и риски при работе |
Максимальные (взрывоопасность, токсичность) |
Умеренные | Минимальные |
| Подходит для 3D-печати | Нет | Да (при сферичности) | Редко |
| Применение в пайке | Идеально (быстро плавится, заполняет) |
Часто используется | Трудно контролировать |
| Стоимость | Высокая (сложное производство) |
Средняя | Низкая |
3. Методы измерения размера частиц: от сита до фотонов

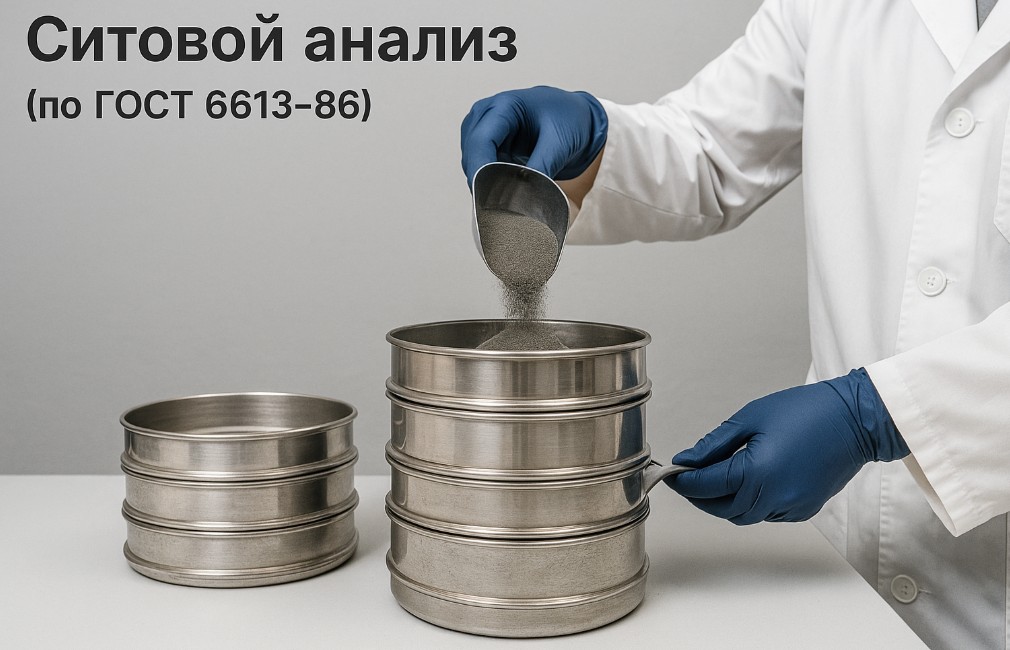

1. Ситовой анализ (по ГОСТ 6613–86)
Суть: порошок просеивают через набор сит с ячейками разных размеров. То, что проходит, считается более мелкой фракцией.
Плюсы:
- простой, доступный метод,
- не требует дорогостоящего оборудования,
- подходит для частиц > 40 мкм.
Минусы:
- не работает для мелких порошков (особенно < 30 мкм),
- не учитывает форму частиц,
- подвержен ошибкам при агломератах.
Используется для: железных, стальных, медных порошков с крупной или средней фракцией.

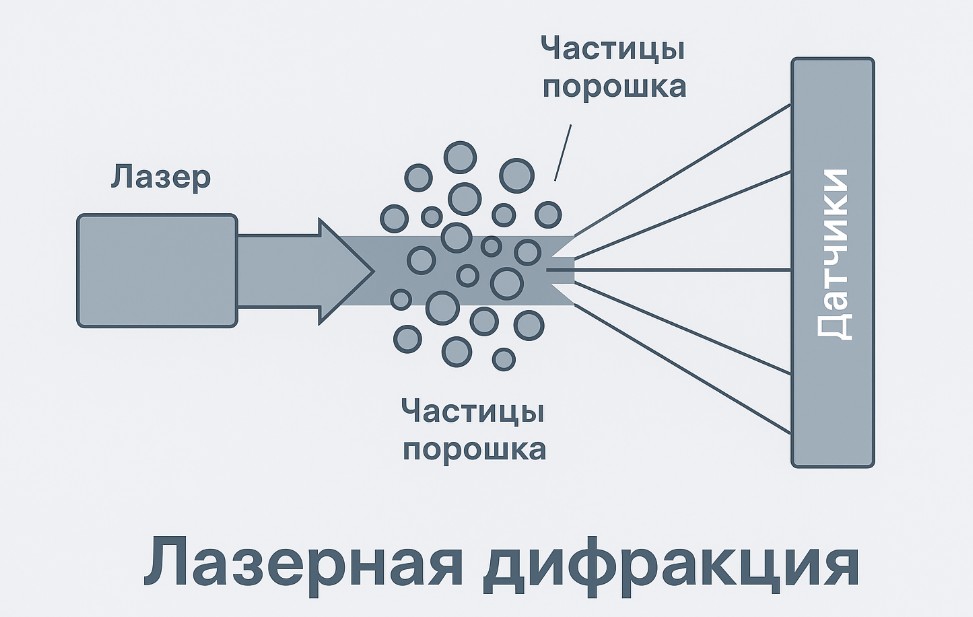

2. Лазерная дифракция
Суть: пучок лазера проходит через поток или суспензию частиц. Угол рассеяния зависит от размера, по моделям Фраунгофера или Ми рассчитывают распределение.
Плюсы:
- быстрый метод (анализ за 1–2 минуты),
- широкий диапазон (примерно от 0,1 до 1000 мкм),
- работает с большинством порошков.
Минусы:
- требует диспергирования не все порошки хорошо диспергируются,
- искажает данные при нестандартной форме частиц,
- требует дорогого оборудования.
Используется для: титана, никеля, вольфрама и других порошков, где важен контроль D50/D90. Особенно актуален для 3D-печати.

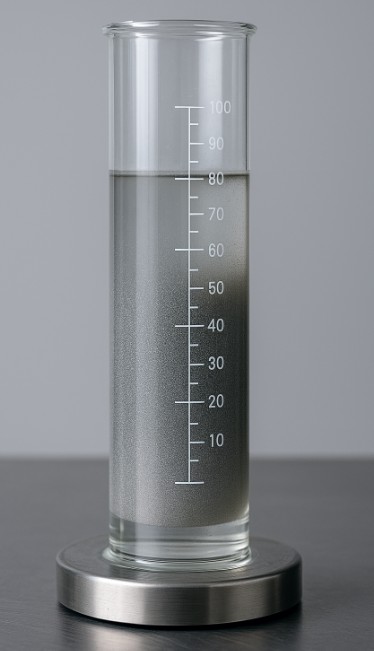

3. Седиментационный метод
Суть: частицы оседают в жидкости. Скорость осаждения зависит от размера. По уравнению Стокса определяют распределение по размерам.
Плюсы:
- подходит для мелкодисперсных порошков (1–50 мкм),
- чувствителен к отклонениям в мелкой области.
Минусы:
- длительный (оседание может занимать до 24 часов),
- чувствителен к плотности частиц и вязкости среды.
Используется для: магния, молибдена, свинца и других порошков, где важны мелкие фракции.
4. Электронная микроскопия (SEM/TEM)
Суть: снимки электронного микроскопа дают визуальный размер и форму частиц. Размер можно посчитать вручную или с помощью программ анализа изображений.
Плюсы:
- видно форму частиц,
- подходит для нано и субмикронных фракций (< 1 мкм),
- наглядно: можно обнаружить агломераты и дефекты.
Минусы:
- трудоёмко,
- не даёт объёмной статистики без обработки большого числа частиц.
Используется для: исследовательских задач и контроля качества высокоточных порошков.
| Метод | Диапазон измерения (мкм) | Форма частиц учитывается? |
Скорость анализа | Особенности |
|---|---|---|---|---|
| Ситовой анализ | > 40 | Нет | Средняя | Прост, но неточен для мелких порошков |
| Лазерная дифракция | 0,1–1000 | Нет | Быстрая | Требует диспергирования |
| Седиментация | 1–50 | Косвенно | Медленная | Хороша для мелких фракций |
| Электронная микроскопия | 0,01–100 | Да | Медленная | Показательна, но не массовая |
4. Что говорят ГОСТ и ISO о размерах частиц металлических порошков
Завод может написать в паспорте «фракция 20–80 мкм», но это ни о чём, если не указано, как измеряли, чем и по какому стандарту. ГОСТы как раз про это: что считать частицей, как её отсеять, взвесить, описать форму, плотность и текучесть. Про ISO та же история, только в международной версии.
Условно всю систему можно разделить на два слоя:
- продуктовые ГОСТы описывают конкретные порошки (медь, никель, железо и т. д.), их марки, фракции и требования;
- методические ГОСТы рассказывают, как именно мерить размер, форму, текучесть и насыпную плотность.
ГОСТ 4960–2009 порошок медный
Базовый стандарт по медным порошкам, которые идут в электротехнику, машиностроение и порошковую металлургию.
- Что регулирует: марки порошков (ПМС, ПМФ, ПМК и др.), химический состав, содержание примесей, гранулометрический состав, насыпную плотность и требования к внешнему виду.
- Как описывает размер частиц: через гранулометрический состав, то есть долю массы, прошедшей или оставшейся на ситах с заданным размером ячеек.
- Метод контроля: ситовой анализ с использованием сит по ГОСТ 6613–86.
- Практический плюс: можно взять пробу, просеять, сравнить с таблицей в ГОСТ и понять, укладывается ли партия в допуски.
ГОСТ 9722–97 порошки железные
Стандарт для железных порошков, которые используют в порошковой металлургии.
- Что регулирует: марки железных порошков, способы получения, химический состав, содержание примесей и газов, гранулометрический состав, насыпную плотность.
- Размер частиц: задаётся через остатки на ситах определённых номеров. То есть фиксируется, какая доля порошка крупнее или мельче заданных размеров.
- Методы контроля: ситовой анализ, определение насыпной плотности, иногда текучести и влажности по ссылкам на методические ГОСТы.
ГОСТ 6613–86 сетки для ситового анализа
Формально это стандарт на проволочные тканые сетки, но именно по нему живут лабораторные сита.
- Что регулирует: диапазон размеров ячеек, точность изготовления, классы сеток (Н нормальная, В высокая, К контрольная), допуски на размер ячеек.
- Почему важно: когда в ГОСТе на порошок написано «остаток на сите 0,063 мм», подразумевается сито, выполненное по ГОСТ 6613.

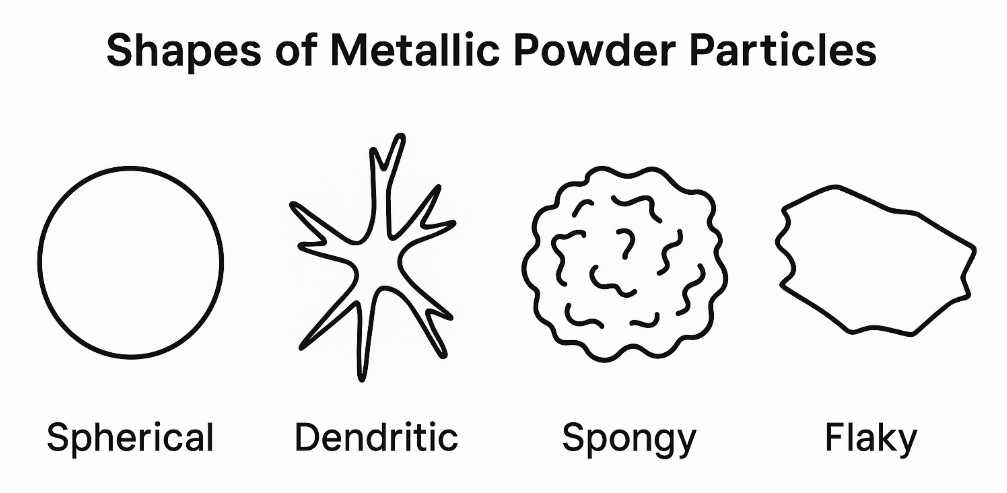

ГОСТ 25849–83 метод определения формы частиц
Методика, как честно описать форму частиц металлического порошка под микроскопом.
- Суть: под микроскопом измеряют размеры проекций частиц и считают факторы формы (отношения длины к ширине, условную округлость и т. д.).
- Результат: можно численно описать, насколько частица вытянутая, игольчатая или близка к сфере.
- Зачем нужно: форма напрямую влияет на текучесть и уплотняемость, ГОСТ даёт единый язык описания.

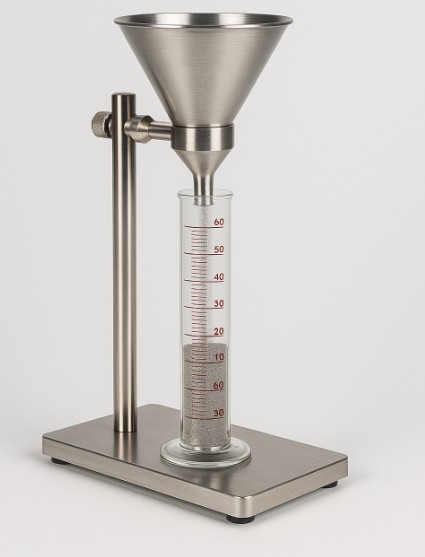

ГОСТ 19440–94 насыпная плотность металлических порошков
Отвечает на вопрос: сколько граммов порошка помещается в 1 см³ в свободно насыпанном состоянии.
- Суть: насыпную плотность определяют при стандартизированных условиях (через воронку или волюмометр Скотта в зависимости от типа порошка).
- Связь с размером: мелкие, угловатые и пористые частицы дают низкую насыпную плотность, крупные и сферические более высокую.

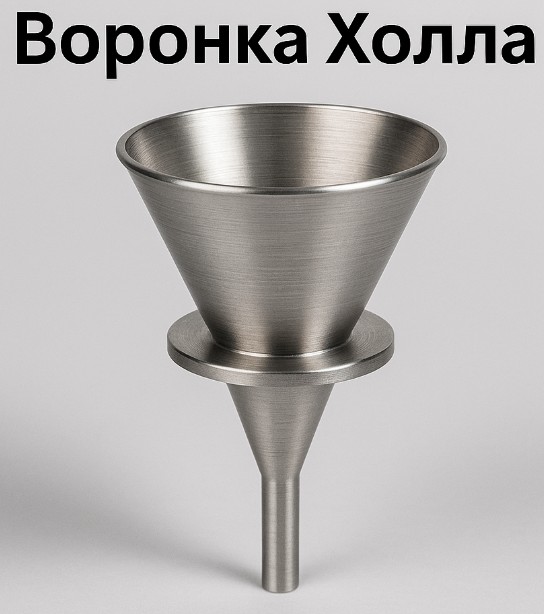

ГОСТ 20899–98 (ISO 4490) текучесть по воронке Холла
Стандарт про то, как порошок «льётся» из воронки.
- Суть метода: через калиброванную воронку пропускают определённую массу порошка (обычно 50 г) и измеряют время истечения.
- Ограничения: применим только к порошкам, которые в принципе способны свободно протекать через отверстие.
- Связь с грансоставом: порошок с одинаковым D50, но другой формой частиц или шириной распределения может давать сильно отличающуюся текучесть.
ISO 13320 лазерная дифракция
Международный стандарт по определению распределения по размерам частиц методом лазерной дифракции.
- Суть: порошок диспергируют в воздухе или жидкости, пропускают через лазерный пучок и по картине рассеяния восстанавливают распределение по размерам частиц.
- Тип данных: используют объёмное или численное распределение и параметры D10/D50/D90.
Сравнение ГОСТ и ISO: что важно знать
| Критерий | ГОСТ | ISO (например, 13320) |
|---|---|---|
| Ориентация | Массовая промышленность, приёмка партий | Лабораторный и аналитический контроль |
| Тип данных | Массовые доли, остатки на ситах | Объёмные/численные распределения, D10/D50/D90 |
| Применение | Чётко по видам порошков | Универсально по материалам |
| Методы измерения | Ситовой анализ, микроскопия, седиментация | Лазерная дифракция, динамическое рассеяние |
| Форма частиц | Учёт через отдельные ГОСТы (например, 25849) | Обычно не учитывается (частица как «эквивалентная сфера») |
| Удобство для снабжения | Можно проверить просевом и сравнить с таблицей | Нужно оборудование, но данные детальнее |
ГОСТы хороши тем, что жёстко регламентируют допуски на фракции и методы контроля. Можно взять пробу с партии, просеять, измерить текучесть и насыпную плотность и формально решить: партия проходит или летит обратно поставщику.
ISO даёт более тонкие инструменты (лазерная дифракция, объёмные распределения), но требует дорогой аппаратуры и аккуратной интерпретации.
5. Как размер частиц влияет на свойства порошков
Свойства металлических порошков всегда связаны с их размером, формой и распределением частиц. Один и тот же химический состав при другом гранулометрическом составе даёт разные свойства порошков металлов: меняется текучесть, насыпная плотность, реакционная способность и поведение при спекании.
1. Текучесть
Мелкий порошок (например, D50 = 10 мкм) может быть идеальным по составу, но в бункере он ведёт себя как застрявшая манная каша. Почему так:
- больше межчастичных контактов,
- капиллярные силы,
- статическое электричество.
Что помогает:
- узкий диапазон размеров,
- сферическая форма,
- добавление более крупных частиц для стабилизации.
Пример: сферический никель 50–70 мкм с узким D90–D10 будет сыпаться в 2–3 раза лучше, чем дендритный порошок той же фракции.
2. Уплотняемость при прессовании
Чем меньше частицы, тем больше площадь контакта, они лучше сцепляются, меньше пустот. Но если порошок полидисперсен (широкий диапазон), мелкие частицы могут заполнять зазоры между крупными плотность будет выше.
Золотое правило: хорошая прессуемость это смесь частиц разных размеров плюс нормальная текучесть.
3. Насыпная и истинная плотность
- Насыпная плотность масса единицы объёма порошка в свободно насыпанном состоянии.
- Истинная плотность плотность материала частиц без пор и межчастичных пустот.
Чем крупнее и более сферические частицы, тем выше насыпная плотность.
Губчатые и пористые частицы (например, никель НП-2) дают насыпную плотность в 2 раза ниже, чем плотные сферические.
4. Поведение при спекании
Тонкий порошок:
- спекается быстрее,
- требует меньшей температуры,
- может слипаться и деформировать изделие.
Крупный порошок:
- спекается дольше,
- хуже держит форму на ранних стадиях,
- даёт более высокую пористость.
Для 3D-печати: мелкие фракции дают более плотное изделие, но повышают риск отсыревания и загрязнения.
5. Реакционная способность
При пайке, напылении и в химических реакциях важен не столько объём, сколько площадь поверхности. Чем мельче частицы, тем выше удельная поверхность и тем быстрее они вступают в реакции.
Пример: ультратонкий алюминий 5–10 мкм в смеси с воздухом взрывоопасен, а мелкий молибден быстро окисляется без защитной атмосферы.
| Свойство | Мелкий порошок (D50 < 20 мкм) |
Средний (20–80 мкм) |
Крупный (> 100 мкм) |
|---|---|---|---|
| Текучесть | Плохая | Хорошая | Отличная |
| Уплотняемость | Высокая | Оптимальная | Низкая |
| Насыпная плотность | Низкая | Средняя | Высокая |
| Спекание | Быстрое, интенсивное | Контролируемое | Медленное |
| Реакционная активность | Максимальная | Умеренная | Минимальная |
| Риски в работе | Пыление, риск воспламенения | Умеренные | Минимальные |
6. Как контролируют размеры частиц на практике: от партии до анализа
1. Как отбирают пробы
Перед анализом нужно правильно взять пробу. Иначе даже самый точный прибор даст сказку, а не данные.
ГОСТ 25366–82: пробы берутся:
- из разных мест мешка или бункера,
- равными порциями,
- в суммарной массе не менее 100 г.
Дальше всё перемешивается, делится квартованием и только потом отправляется на анализ.
Если брать только сверху, получаем лёгкие, мелкие частицы. Снизу тяжёлые и крупные. В итоге фракционный анализ теряет смысл.
2. Какие методы анализа используют чаще всего
| Параметр | Метод анализа | Стандарт (если есть) |
|---|---|---|
| Размер частиц | Ситовой анализ / лазерная дифракция / седиментация | ГОСТ 6613–86 / ISO 13320 |
| Форма частиц | Микроскопия | ГОСТ 25849–83 |
| Насыпная плотность | Метод воронки / волюмометр | ГОСТ 19440–94 |
| Текучесть | Воронка Холла | ГОСТ 20899–98 |
| Содержание влаги | Высушивание при 105 °C | ГОСТ 28473–90 |
| Агломерация / слёживаемость | Визуально + повторный ситовой анализ | Прямого ГОСТ нет |
3. Что стоит проверять при приёмке
Чтобы качество металлических порошков не оказалось сюрпризом уже на прессе или в установке напыления, от поставщика лучше просить не только паспорт, но и подтверждение по ключевым параметрам:
- фракционный состав (D50, D90 или данные ситового анализа);
- метод анализа (и ссылка на стандарт);
- насыпную плотность;
- текучесть;
- фото микроструктуры (если форма частиц критична, как для аддитива);
- условия хранения (влагостойкость, герметичность упаковки).
Если поставщик пишет просто «25–75 мкм» уточните, как получено: просев, лазер, визуальная оценка?
4. Как выглядит карта контроля партии
| Параметр | Значение | Метод измерения | ГОСТ / стандарт |
|---|---|---|---|
| Средний размер частиц (D50) | 42 мкм | Лазерная дифракция | ISO 13320 |
| Остаток на сите 0,063 мм | 12 % | Ситовой анализ | ГОСТ 6613–86 |
| Насыпная плотность | 2,9 г/см³ | Воронка 25 мл | ГОСТ 19440–94 |
| Текучесть | 22 с / 50 г | Воронка Холла | ГОСТ 20899–98 |
| Форма частиц | Сферическая | Микроскопия | ГОСТ 25849–83 |
| Упаковка | Герметичный пакет, осушитель внутри | – | – |
Частые ошибки на практике
- Не указывают метод анализа сравнить результаты невозможно.
- Берут пробу вручную только сверху фракционный состав искажается.
- Не учитывают форму частиц, а потом жалуются, что порошок «не течёт».
- Пересушивают или переувлажняют порошок особенно критично для алюминия, магния, титана.
7. Типовые ошибки при работе с порошками и их последствия
1. Игнорирование фракционного состава
Ошибка: «Ну написано же 20–80 мкм значит всё нормально».
Реальность: если D10 = 5 мкм, а D90 = 200 мкм это не порошок, а хаос.
Что будет: порошок не течёт, прессуется с кавернами, спекается неравномерно. Получаем брак и трещины.
2. Форма частиц не учитывается вообще
Ошибка: «Размер подходит, форма не важна».
Реальность: сферические частицы текут как шарики, дендритные как залипший цемент.
Что будет: шнек забивается, подача в 3D-принтер срывается, плотность падает.
3. Порошок превращается в пыль или агломераты
Ошибка: берут ультрадисперсный порошок (1–10 мкм), но не проверяют наличие агломератов.
Что будет: крупные слипшиеся комки не спекаются, изделие слоится, поверхность рыхлая.
4. Неправильное хранение
Ошибка: открыли мешок и оставили на складе «до следующей смены».
Что будет: порошок впитывает влагу, окисляется, слёживается. Особенно критично для магния, титана, алюминия, железа.
5. Мешанина в методах анализа
Ошибка: сравнивают данные от поставщика (D50 по лазеру) с требованиями ГОСТ (остаток на сите).
Что будет: претензии поставщику оказываются необоснованными. Или наоборот отгружают брак под видом «нормы».
6. Неподходящий порошок под задачу
Ошибка: покупают порошок «на глаз» как якобы универсальный.
Что будет:
- для пайки слишком крупный, не заполняет зазор;
- для прессования сыпется хорошо, но не спекается;
- для 3D-печати не сферический, не плавится равномерно.
Примеры из практики
| Ошибка | Внешне всё хорошо? | Что произошло | Итог |
|---|---|---|---|
| Купили медный порошок D50 = 60 мкм, но с широкой фракцией | Да | При спекании усадка оказалась неравномерной | Брак 1200 деталей |
| Взяли титановый порошок в полиэтилене без осушителя | Да | Окисление, порошок стал серо-бурым | Потеря всей 3D-партии |
| Прессовали железный порошок со сферической формой, но с избытком мелкой фракции | Да | Плохая текучесть, неравномерное уплотнение | Выход годных деталей снизился на 40% |
8. Как подобрать порошок под задачу: шпаргалка для инженера и снабженца
1. От цели к параметрам
Выбор порошка всегда начинается с ответа на вопрос: что с ним будет происходить в процессе прессование, спекание металлических порошков, напыление металлических покрытий или печать металлического порошка в 3D-принтере.
| Задача | Что важно | Что вторично |
|---|---|---|
| Прессование + спекание | Размер (D50 40–80 мкм), узкий разброс, текучесть | Цвет, форма частиц (частично) |
| Пайка (припои) | Мелкий размер (10–40 мкм), равномерность | Текучесть |
| Покрытия (напыление, PVD) | Сферическая форма, D50 20–60 мкм | Насыпная плотность |
| 3D-печать (SLS/EBM) | Сферическая форма, D50 15–60 мкм, высокая текучесть | Удельная плотность |
| Химические реакции (реагенты, аноды) | Максимальная поверхность → ультрадисперсность | Текучесть, тип упаковки |
2. Подходящие диапазоны размеров
| Применение | Рекомендуемый D50 | Форма частиц | Тип упаковки |
|---|---|---|---|
| Прессованные детали | 40–100 мкм | Губчатая / сферическая | Мешок + влагопоглотитель |
| 3D-печать (металлическая) | 15–60 мкм | Сферическая, узкий диапазон | Фольгированный пакет с азотом |
| Пайка / пасты | 10–40 мкм | Сферическая / чешуйчатая | Герметичная банка |
| Порошковая металлургия (шестерни и т. д.) | 60–120 мкм | Губчатая / дендритная | Мешок, при необходимости с инертной подкачкой |
| Напыление, PVD | 20–80 мкм | Сферическая | Флакон с дозатором |
Для задач аддитивного производства металлические порошки для 3D-печати подбирают особенно тщательно: нужна стабильная текучесть, узкий диапазон размеров и максимально сферическая форма. Неправильно подобранный порошок для печати металлического порошка приводит к браку и потере партии.
3. Что спрашивать у поставщика (чеклист)
- Размер частиц: есть ли D10, D50, D90 или данные по ситам?
- Метод анализа: ситовой (ГОСТ 6613) или лазер (ISO 13320)?
- Текучесть: указана по ГОСТу или только «на глаз»?
- Форма частиц: сферическая, дендритная, губчатая?
- Насыпная плотность и (если есть) плотность спечённого материала?
- Фото микроструктуры (критично для 3D-печати и напыления)?
- Упаковка: герметична ли, есть ли защита от влаги и кислорода?
- Срок хранения и рекомендованные условия?
Часто задаваемые вопросы
Что такое металлический порошок?
Металлический порошок это металл в виде частиц заданного размера и формы. В отличие от стружки или пыли, металлические порошки получают по контролируемой технологии, задают им нужный гранулометрический состав и используют как самостоятельный материал для прессования, спекания, напыления и 3D-печати.
Как получают металлические порошки?
Металлические порошки получают несколькими основными способами: распылением расплава, восстановлением оксидов металлов и механическим измельчением. От метода получения зависят структура частиц, их пористость, форма и свойства порошков металлов при прессовании и спекании.
Для чего применяются металлические порошки?
Металлические порошки применяются в порошковой металлургии (шестерни, втулки, фильтры), в напылении и нанесении покрытий, в припоях и паяльных пастах, в 3D-печати металлом, в химических реакциях и батарейных материалах. Конкретный вид порошка и размер его частиц подбирают под задачу.
Какой размер частиц металлического порошка нужен для 3D-печати?
Для 3D-печати металлическими порошками обычно используют фракцию с D50 примерно 15–60 мкм. Частицы должны быть максимально сферическими и хорошо течь, чтобы равномерно распределяться по слою. Слишком мелкий порошок пылит и слёживается, слишком крупный даёт пористость и брак детали.
Как контролируют размер частиц металлических порошков при приёмке партии?
Размер частиц контролируют ситовым анализом по ГОСТ 6613 или методами лазерной дифракции по ISO 13320. На приёмке обычно смотрят D10, D50, D90 или распределение по ситам, а также проверяют насыпную плотность и текучесть по воронке Холла. Это помогает вовремя отсеять партии, которые не подходят по гранулометрическому составу.
