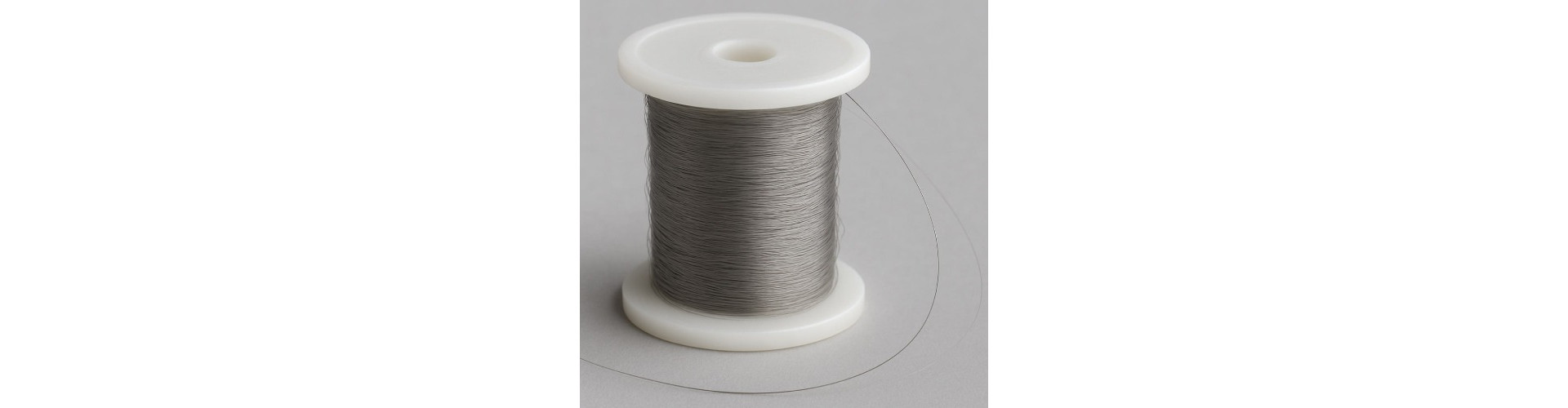

Нихромовая проволока — это универсальный материал для создания нагревательных элементов. Её используют в промышленных печах, бытовых обогревателях, паяльниках и, конечно, в самодельных резаках для пенопласта.
В этой статье мы собрали всё, что нужно знать: от физических свойств и ГОСТов до конкретных формул, таблиц диаметров и пошаговых инструкций по монтажу. Вы узнаете, как рассчитать длину спирали для 12В и 220В, какой диаметр выбрать под вашу задачу и как безопасно подключить нагреватель.
1. Справочные материалы и физика процесса
1.1 Что такое нихром и какие марки бывают?
Нихром — это сплав никеля и хрома с добавлением легирующих элементов. Главные марки, которые вы встретите на рынке:
| Марка | Состав | Особенности |
|---|---|---|
| Х20Н80 | 20% хрома, 80% никеля | Самый качественный, жаростойкий, долговечный |
| Х15Н60 | 15% хрома, 60% никеля | Дешевле, но греется сильнее и быстрее окисляется |
Стандарт: Вся качественная проволока производится по ГОСТ 12766.1-90. При покупке требуйте сертификат соответствия.
1.2 Ключевые физические константы (запомните их!)
Для всех расчетов вам понадобятся эти значения:
- Удельное электрическое сопротивление (ρ) = 1,1 Ом·мм²/м (при 20°C). Это главная цифра, которая нужна для расчёта длины.
- Плотность = 8,4 г/см³ (8400 кг/м³). Нужна, чтобы перевести метры в килограммы или наоборот.
- Температура плавления ≈ 1400°C. Рабочая температура открытой спирали — до 1100-1200°C. Без контроля нагрева проволока просто расплавится.
1.3 Удельное сопротивление разных диаметров (таблица-шпаргалка)
Здесь вы видите сопротивление 1 метра проволоки для ходовых диаметров. Эта таблица заменит вам калькулятор в 80% случаев.
| Диаметр, мм | Сечение, мм² | Сопротивление 1 метра, Ом |
|---|---|---|
| 0,1 | 0,00785 | 140,0 |
| 0,2 | 0,0314 | 35,0 |
| 0,3 | 0,0707 | 15,6 |
| 0,4 | 0,1256 | 8,75 |
| 0,5 | 0,1963 | 5,60 |
| 0,6 | 0,2827 | 3,89 |
| 0,7 | 0,3848 | 2,86 |
| 0,8 | 0,5026 | 2,19 |
| 1,0 | 0,7850 | 1,40 |
| 1,2 | 1,1310 | 0,97 |
| 1,5 | 1,7670 | 0,62 |
| 2,0 | 3,1400 | 0,35 |
| 3,0 | 7,0650 | 0,16 |
| 4,0 | 12,5600 | 0,088 |
| 5,0 | 19,6250 | 0,056 |
| 6,0 | 28,2600 | 0,039 |
2. Расчёты физических параметров (инженерный раздел)
Здесь мы научимся рассчитывать длину проволоки, чтобы получить нужную мощность при вашем напряжении.
2.1 Основные формулы (школьная физика на практике)
Вам понадобятся всего три формулы:
- Закон Ома: R = U / I (Сопротивление = Напряжение ÷ Ток)
- Мощность: P = U × I (Ватты = Вольты × Амперы) или P = U² / R
- Длина проволоки: L = (R × S) / ρ, где S — площадь сечения (мм²), ρ — 1,1
2.2 Как рассчитать длину для 220 Вольт (сеть)
Задача: Вам нужно сделать нагреватель мощностью 1000 Вт для домашней печи. Какой длины взять проволоку диаметром 1 мм?
Решение по шагам:
- Находим нужное сопротивление: R = U² / P = 220² / 1000 = 48400 / 1000 = 48,4 Ом
- Смотрим в таблицу: для диаметра 1 мм сопротивление 1 метра = 1,4 Ом
- Считаем длину: L = 48,4 / 1,4 = 34,6 метра
Вывод: Чтобы не мотать 35 метров спирали, возьмите проволоку тоньше. Для диаметра 0,5 мм (5,6 Ом/м) длина будет всего 8,6 метра.
2.3 Как рассчитать длину для 12 Вольт (авто, блоки питания, резаки)
Задача: Сделать струну для резки пенопласта мощностью 50 Вт от блока питания 12В.
Решение:
- Сопротивление: R = U² / P = 144 / 50 = 2,88 Ом
- Берём проволоку диаметром 0,8 мм (2,19 Ом/м)
- Длина: L = 2,88 / 2,19 = 1,31 метра
Именно 1,3 метра проволоки 0,8 мм при 12В дадут идеальный нагрев для резки пенопласта.
2.4 Как узнать ток, чтобы подобрать блок питания
Ток считается просто: I = U / R. Для примера выше: 12В / 2,88 Ом = 4,2 Ампера. Значит, блок питания должен выдавать минимум 5 Ампер.
3. Геометрические сортаменты (стандартные размеры)
Какой диаметр выбрать под вашу задачу? Вот чёткие рекомендации:
| Диаметр | Для чего подходит | Особенности |
|---|---|---|
| 0,1–0,3 мм | Очень маломощные нагреватели (электронные сигареты, мини-подогреватели) | Хрупкая, легко перегорает. Требует точного расчёта тока. |
| 0,4–0,6 мм | Резка тонкого пенопласта (до 20 мм), пенополистирола | Быстро нагревается, дешёвая. Служит 2-3 месяца при активной работе. |
| 0,7–0,9 мм | Стандарт для резки пенопласта (струна 40-60 см) | Оптимальный баланс между прочностью и нагревом. Держит форму. |
| 1,0–1,5 мм | Нагреватели для печей, сушилок, тепловых пушек | Выдерживает высокие температуры, долговечная. |
| 2,0–4,0 мм | Промышленные ТЭНы, мощные электрические печи | Требует большой длины (метры) и мощного источника питания. |
| 5,0–6,0 мм | Крупное промышленное оборудование | В быту практически не используется. |
4. Поиск готовых решений (длина / метраж)
Многие спрашивают: «Сколько метров покупать?»
4.1 Сколько метров нужно для конкретных задач
| Задача | Рекомендуемый диаметр | Рекомендуемая длина |
|---|---|---|
| Струна для резки пенопласта (длина струны 30 см) | 0,7–0,9 мм | 1,5–2 метра (с запасом на крепление) |
| Спираль для паяльника (30-40 Вт, 220В) | 0,3–0,4 мм | 0,5–0,8 метра |
| Нагреватель для муфельной печи (1000 Вт, 220В) | 1,0–1,5 мм | 30–50 метров |
| Терморезак для пластика (12В, 30 Вт) | 0,5 мм | 0,8–1,0 метра |
4.2 Как понять, что длины хватит?
Простое правило: если при подключении к вашему напряжению проволока не нагревается до красна — значит, длины мало (сопротивление слишком низкое). Если мгновенно перегорает — длины много (слишком высокое сопротивление, ток маленький, но нагрев локальный). Подбирайте опытным путём, отрезая по 5-10 см.
5. Конструкции нагревателей и спиралей
Теория — это хорошо, но как намотать спираль, чтобы она работала?
5.1 Правила намотки спирали
- Оправка: Диаметр стержня, на который наматываете, должен быть в 3–5 раз больше диаметра проволоки.
- Для проволоки 0,5 мм → оправка 1,5–2,5 мм.
- Для проволоки 1,0 мм → оправка 3–5 мм.
- Шаг намотки: Не делайте виток к витку вплотную! Это приводит к перегреву центральных витков. Оставляйте зазор 0,5–1 диаметра проволоки.
- Прокалка: После намотки подключите спираль на 3–5 секунд к рабочему напряжению. Она «сядет» и примет окончательную форму.
5.2 Это может быть интересным. Резка пенопласта: пошаговая конструкция
Самая популярная самоделка — резак для пенопласта.
Что нужно:
- Нихромовая проволока 0,7–0,9 мм (1,5 метра)
- Трансформатор или блок питания 12В (5 А)
- Диммер (регулятор мощности)
- Рамка из металлической трубы или деревянного бруса
- Пружина-натяжитель (обязательно!)
Сборка:
- Сделайте П-образную рамку высотой 40–50 см.
- Натяните нихромовую проволоку между двумя верхними точками.
- С одной стороны подключите пружину — она скомпенсирует удлинение проволоки при нагреве (иначе струна провиснет).
- Подключите проволоку к блоку питания через диммер.
- Регулируйте накал до состояния «проволока вишнёво-красная».
6. Монтаж и подключение
6.1 Как соединить нихром с медным проводом
Нихром не паяется обычным припоем (канифолью). У него на поверхности образуется тугоплавкая оксидная плёнка.
Варианты соединения (от надёжного к ненадёжному):
- Обжимка в клеммнике (самый надёжный способ). Используйте клеммную колодку или винтовой зажим.
- Болт с гайкой и шайбой. Зажмите нихром между двумя стальными шайбами.
- Заклёпка (алюминиевая или медная). Подходит для постоянных соединений.
- Пайка (только если очень нужно!):
- Используйте активный флюс (паяльная кислота, Ф-34А, Ф-38Н).
- Припой — ПОС-60 или оловянно-свинцовый.
- Место пайки нагрейте паяльником до 300°C.
6.2 Выбор источника питания
| Напряжение | Где взять | Плюсы / Минусы |
|---|---|---|
| 12В | Блок питания от компьютера (АТХ), аккумулятор, зарядка от шуруповёрта | Безопасно для человека. Нужен мощный блок (от 5А). |
| 24В | Блоки питания для светодиодных лент, промышленные трансформаторы | Компромисс между мощностью и безопасностью. |
| 36В | Строительные трансформаторы | Уже опасно при мокрых руках. Требует заземления. |
| 220В | Прямо из розетки | Категорически нельзя для голых струн! Только для закрытых нагревателей в изоляции. |
6.3 Обязательный элемент — регулятор мощности
Без регулятора (диммера) вы не сможете точно настроить температуру. Проще всего купить готовый ШИМ-регулятор на AliExpress или в магазине радиодеталей за 200-300 рублей. Подключается в разрыв цепи питания и позволяет плавно менять накал от 0 до максимума.
Заключение
Теперь вы знаете всё о нихромовой проволоке, готовые варианты можно посмотреть в каталоге:
- Как выбрать марку (Х20Н80 — лучшая, ГОСТ 12766.1-90).
- Как рассчитать длину по формулам R = U/I и L = (R × S)/ρ.
- Какой диаметр брать (для пенопласта — 0,7–0,9 мм, для печей — 1–1,5 мм).
- Как намотать спираль (оправка в 3–5 раз толще проволоки, оставляйте зазоры).
- Как подключить (только через клеммники, пайка — на свой страх и риск).
- Как запитать (12В или 24В — безопасно, 220В — только в закрытых конструкциях).
Где купить и сколько это стоит
Есть вопросы по расчётам? Пишите — поможем подобрать длину и диаметр под вашу задачу!
Нихромовая проволока: ответы на популярные вопросы
Всё зависит от нужной мощности и длины. Для бытовых нагревателей (паяльники, маленькие печи) обычно берут 0,3–0,5 мм. Для мощных печей (1–2 кВт) — 0,8–1,5 мм.
Простое правило:
- Чем тоньше проволока — тем короче нужен отрезок при одинаковой мощности.
- Чем толще — тем длиннее и надёжнее (дольше служит).
- Диаметр 0,5 мм → нужно ≈ 8,6 метра
- Диаметр 1,0 мм → нужно ≈ 34,6 метра
Если не знаете точной мощности — берите 0,8–1,0 мм как универсальный вариант.
Для резки пенопласта оптимальная мощность — 40–60 Вт при 12В.
Расчёт:
- Берём диаметр 0,7–0,9 мм (классика для струны).
- Для 0,8 мм сопротивление 1 метра = 2,19 Ом.
- Нужное сопротивление: R = U² / P = 144 / 50 = 2,88 Ом.
- Длина = 2,88 / 2,19 ≈ 1,3 метра.
Практический совет: покупайте 1,5–2 метра с запасом — часть уйдёт на крепление к рамке.
Нихром не паяется обычным припоем с канифолью. На его поверхности образуется тугоплавкая оксидная плёнка.
Самые надёжные способы (по убыванию):
- Клеммник (винтовой зажим) — идеально, держит нагрев до 200–300°C.
- Болт + гайка + шайбы — зажмите нихром между стальными шайбами.
- Заклёпка — для стационарных конструкций.
- Пайка — только специальным флюсом:
- Флюс: паяльная кислота, Ф-34А или Ф-38Н.
- Припой: ПОС-60 или оловянно-свинцовый.
- Нагрейте место пайки до 300°C.
Используйте формулу:
- L — длина в метрах
- R — нужное сопротивление в Омах (R = U / I или R = U² / P)
- S — площадь сечения в мм² (S = π × (D/2)²)
- ρ — удельное сопротивление = 1,1 Ом·мм²/м
Быстрый способ без формул:
- Найдите в таблице сопротивление 1 метра для вашего диаметра.
- Разделите нужное сопротивление на это число.
Длина = 10 / 5,6 = 1,78 метра.
Категорически нет! Это смертельно опасно. Голая струна под напряжением 220В — риск удара током и короткого замыкания.
Безопасные варианты питания для резаков и открытых нагревателей:
| Напряжение | Источник | Безопасность |
|---|---|---|
| 12В | Блок ATX, аккумулятор, зарядка шуруповёрта | Абсолютно безопасно |
| 24В | Блок для светодиодных лент, трансформатор | Безопасно |
| 36В | Строительный трансформатор | Опасно при мокрых руках |
| 220В | Розетка | Только для закрытых ТЭНов |
Всегда берите с запасом 20–30% от расчётной длины. Почему:
- Часть уйдёт на крепление к клеммам или рамке.
- При намотке спираль немного «растягивается».
- При обрезке можно испортить конец.
- Запас позволит поэкспериментировать с мощностью.
Готовые рекомендации по метражу:
- Для струны пенопласта (длина 30 см) — берите 1,5–2 м.
- Для паяльника 40 Вт — хватит 1 метра.
- Для печи 1 кВт — нужно 10–15 м (в зависимости от диаметра).
Основные причины перегорания:
- Неправильный расчёт — слишком большой ток для этого диаметра.
- Отсутствие регулятора — проволока греется до температуры плавления.
- Витки вплотную — перегрев в центре спирали.
- Окисление — на воздухе при 1000°C нихром окисляется и становится хрупким.
Как продлить жизнь проволоке:
- Всегда используйте диммер или ШИМ-регулятор.
- Не допускайте свечения ярко-белого цвета — оптимально вишнёво-красный.
- Не наматывайте виток к витку — оставляйте зазоры.
- В закрытых печах используйте керамические изоляторы.
- После работы давайте спирали остывать естественным путём (без обдува).
Пошаговая инструкция:
- Выберите оправку — стержень, на который будете мотать. Её диаметр должен быть в 3–5 раз больше диаметра проволоки.
- Проволока 0,5 мм → оправка 1,5–2,5 мм.
- Проволока 1,0 мм → оправка 3–5 мм.
- Наматывайте с равномерным шагом — оставляйте расстояние между витками примерно равное диаметру проволоки.
- Не натягивайте сильно — проволока может лопнуть.
- Прокалите — подключите готовую спираль к источнику питания на 3–5 секунд. Она «сядет» и примет окончательную форму.
| Характеристика | Нихром (Х20Н80) | Фехраль (Х23Ю5Т) |
|---|---|---|
| Состав | Никель + Хром | Хром + Алюминий + Железо |
| Удельное сопротивление | 1,1 Ом·мм²/м | 1,35 Ом·мм²/м |
| Макс. температура | 1100–1200°C | 1250–1400°C |
| Стойкость к окислению | Отличная | Хорошая, но при 1000°C начинает шелушиться |
| Цена | Дороже | Дешевле |
| Гибкость | Эластичная | Хрупкая, ломается при изгибе |
Что выбрать:
- Нихром — для бытовых нагревателей, паяльников, резаков. Он надёжнее и проще в монтаже.
- Фехраль — для промышленных печей с высокой температурой. Дешевле, но хрупкий и требует аккуратного обращения.
Ориентировочные цены (Х20Н80):
| Диаметр | Цена за метр | Цена за бухту 10 м |
|---|---|---|
| 0,3 мм | 8–12 руб. | 80–120 руб. |
| 0,5 мм | 15–20 руб. | 150–200 руб. |
| 0,8 мм | 18–25 руб. | 180–250 руб. |
| 1,0 мм | 25–40 руб. | 250–400 руб. |
| 1,5 мм | 40–60 руб. | 400–600 руб. |
| 2,0 мм | 60–90 руб. | 600–900 руб. |
Нашли ответ на свой вопрос? Если нет — напишите в комментариях, мы дополним блок.
