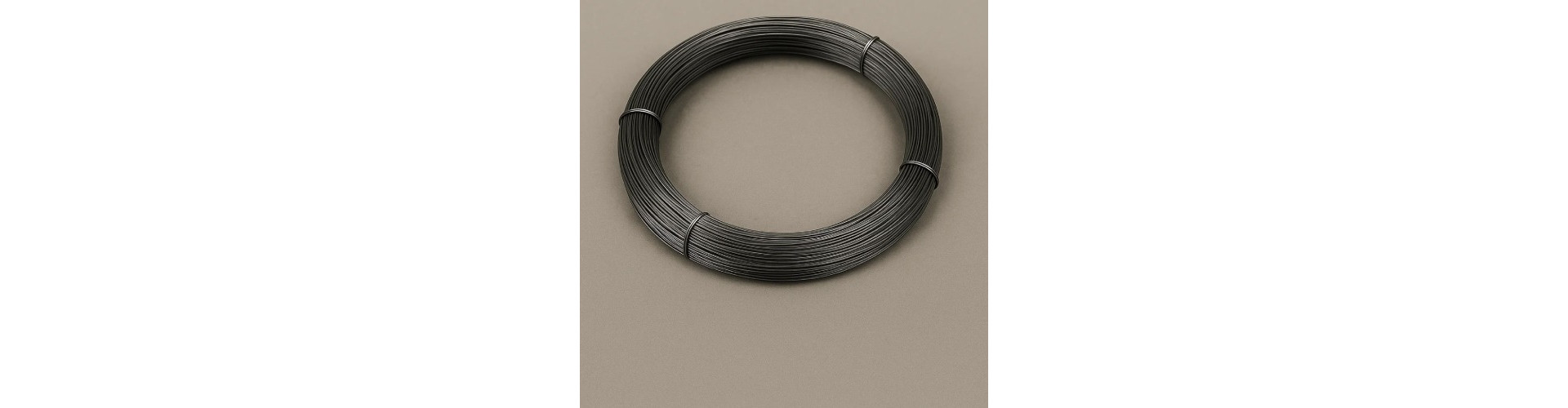

Если вы ищете надежный расходник для проволочно-вырезного электроэрозионного станка (EDM), то молибденовая проволока диаметром 0.18 мм — это отраслевой стандарт. В этой статье мы подробно разберем: почему выбран именно этот диаметр, какие параметры регламентирует ГОСТ 18905-73, сколько весит бухта 2000 метров, чем молибден отличается от нихрома и вольфрама, а также как избежать обрывов и брака при резке.
Для чего нужна молибденовая проволока 0.18 мм
Основная сфера применения — проволочно-вырезные электроэрозионные станки (также называют EDM-станками или эрозионными вырезными аппаратами). В этом оборудовании проволока выполняет роль электрода-инструмента: между ней и заготовкой возникает искровой разряд, который выплавляет микрочастицы металла. Траектория движения проволоки управляется ЧПУ, что позволяет получать детали сложной геометрии с высокой точностью.
Диаметр 0.18 мм считается «золотым стандартом» для чистовой обработки, поскольку он обеспечивает оптимальный баланс между:
- скоростью резания (достаточная плотность тока);
- чистотой поверхности (Ra до 1.6 мкм);
- минимальным радиусом скругления углов (около 0.1–0.15 мм).
Типичные детали, где применяется такая проволока:
- пресс-формы и штампы для металлопластики;
- пуансоны и матрицы;
- детали авиационного и автомобильного приборостроения;
- хирургические инструменты;
- детали часовых механизмов и микроэлектромеханики.
Технические характеристики проволоки 0.18 (ГОСТ 18905-73)
Вся продукция, которая поставляется для промышленного использования, должна соответствовать ГОСТ 18905-73 «Проволока молибденовая. Технические условия». Этот стандарт регламентирует химический состав, механические свойства, допуски по диаметру и состояние поверхности.
Сводная таблица параметров для наиболее востребованной марки МЧ (молибден чистый):
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальный диаметр, мм | 0.18 | Предельное отклонение: ±0.005 мм |
| Марка материала | МЧ | Содержание Mo не менее 99.96% |
| ГОСТ | 18905-73 | Для тянутой молибденовой проволоки |
| Плотность при 20 °C, г/см³ | 10.2 | Теоретическая (для поликристаллического Mo) |
| Вес 1 метра, г | ≈ 0.26 | Рассчитан по формуле π·r²·ρ |
| Вес бухты 2000 м, кг | ≈ 0.52 | Стандартный метраж для EDM-катушек |
| Температура плавления, °C | 2620 | Одна из самых высоких среди конструкционных металлов |
| Электрическое сопротивление при 20 °C, Ом·м | 5.2·10⁻⁷ | Низкое, что обеспечивает эффективную передачу импульсов |
| Временное сопротивление разрыву, МПа | 650–800 | Для проволоки МЧ в отожженном состоянии |
| Относительное удлинение, % | 10–15 | Достаточная пластичность для намотки на катушку |
| Состояние поставки | Очищенная, отожженная, на катушке (бухте) | Готова к немедленной установке на станок |
Важно: для электроэрозионной обработки применяют проволоку именно в отожженном состоянии — она имеет стабильную структуру, не пружинит и не дает микротрещин при изгибе.
Почему именно 0.18, а не 0.17 или 0.20?
В поисковых запросах и каталогах можно встретить соседние диаметры: 0.17 мм, 0.20 мм, иногда 0.15 мм. Однако они имеют принципиально разное назначение. Разберем подробно.
| Диаметр, мм | Основное применение | Почему не подходит для EDM-станков (или для вашей задачи) |
|---|---|---|
| 0.17 | Нити накала ламп, термопары, электроника (ГОСТ 27266-87) | Слишком малая жесткость на кручение. При подаче со скоростью 8–12 м/мин возникает вибрация, что приводит к преждевременному обрыву и волнистости реза. |
| 0.18 | Стандарт для EDM-станков (наш случай) | Оптимальное соотношение площади сечения (для тока) и механической прочности. Дает радиус скругления ≈ 0.1 мм, что достаточно для 90% прецизионных деталей. |
| 0.20 | Черновая (обдирочная) резка | Пропил шире на 0.04 мм, что увеличивает расход материала и снижает точность позиционирования. Не подходит для контуров с малыми радиусами. |
| 0.22 | Резка закаленных сталей большой толщины (>100 мм) | Требует более мощного генератора. Для стандартных задач избыточен. |
| 0.30 | Грубая резка толстого металла (≥ 150 мм) | Оставляет грубую поверхность (Ra > 3.2 мкм), требует дополнительной доводки. |
Вывод: если вам нужна чистовая обработка с допуском ±0.02 мм — выбирайте только 0.18 мм.
Сравнение: молибден, нихром и вольфрам — что лучше для EDM?
Многие начинающие операторы ЭЭ-станков путают эти материалы. Дадим четкое техническое сравнение:
| Параметр | Молибден (МЧ) | Нихром (Х20Н80) | Вольфрам (ВР-20) |
|---|---|---|---|
| Температура плавления, °C | 2620 | 1400 | 3422 |
| Упругость (модуль Юнга), ГПа | 320 | 200 | 410 |
| Удельное электросопротивление, мкОм·м | 0.052 | 1.08 | 0.055 |
| Стойкость к искровой эрозии | Высокая | Низкая | Очень высокая |
| Поведение при длительной работе | Не окисляется до 500 °C | Окисляется, образует пленку | Окисляется выше 400 °C |
| Вязкость / хрупкость | Пластичный | Пластичный | Хрупкий (может растрескиваться) |
| Стоимость | Умеренная | Низкая | Очень высокая |
| Итог для EDM | Оптимальный выбор | Не подходит — прилипает к детали, увеличивает шероховатость | Применяется для спецзадач (резка особо твердых сплавов), но дорог и капризен |
Почему нихром категорически не подходит: в процессе ЭЭ-обработки выделяется много тепла. Нихром уже при 1400 °C начинает размягчаться, его частицы переходят в зону реза и «навариваются» на заготовку, ухудшая чистоту поверхности. Молибден сохраняет твердость до 2000 °C и не оставляет присадочных материалов.
Вольфрам технически превосходит молибден по термостойкости, но его хрупкость и высокая цена (в 3–4 раза выше) делают его невыгодным для рутинных операций. Его используют только для единичных дорогих деталей из сверхтвердых материалов.
Почему проволока рвется? 3 главные причины и как их избежать
Обрыв проволоки на станке — самая частая проблема, приводящая к браку и простою. Ниже перечислены основные причины, связанные именно с качеством расходника.
1. Некачественная геометрия (эллипсность)
По ГОСТ 18905-73 допускается овальность (разница между max и min диаметром в одном сечении) не более 0.5% от номинала. Для 0.18 мм это 0.0009 мм. Если проволока имеет эллипсность выше, она заклинивает в направляющих (роликах) и рвется от перегрузки.
Как проверить: требуйте у поставщика протоколы измерений (в идеале — сфотографировать сечение под микроскопом). В нашей компании мы предоставляем такой протокол на каждую партию.
2. Неправильный вес бухты (расхождение с номиналом)
Станок откалиброван под определенную массу проволоки на катушке (обычно 0.5–0.6 кг). Если фактический вес бухты 2000 м окажется 0.6 кг (из-за большего диаметра), механизм подачи «перетягивает» — возникает рывок и обрыв.
Наша проволока имеет точный вес 0.52 кг на 2000 м (±2 г).
3. Окислы и загрязнения поверхности
Проволока должна поставляться очищенной (без смазки, следов травильных растворов и окалины). Загрязненная поверхность создает дополнительное сопротивление трению в канале подачи и провоцирует микро-дуги в самом направляющем узле.
Требование: спрашивайте у продавца — «проволока очищенная, отожженная» или «черная» (неочищенная). Для EDM нужна только очищенная и отожженная.
Вес и метраж: как пересчитать количество
Часто закупщикам нужно перевести метры в килограммы или наоборот — для оформления заявки или расчета логистики.
Даем точную формулу и значения для диаметра 0.18 мм:
- Площадь сечения: S = π·(0.18/2)² = 0.0254 мм².
- Объем 1 метра: V = S·1000 = 25.4 мм³ = 2.54·10⁻⁵ см³.
- Вес 1 метра: m = V·ρ = 2.54·10⁻⁵ · 10.2 = 2.6·10⁻⁴ кг = 0.26 грамма.
Таким образом:
| Количество | Вес |
|---|---|
| 1 метр | 0.26 г |
| 100 метров | 26 г |
| 1000 метров | 260 г |
| Бухта 2000 метров | 0.52 кг |
| 1 килограмм | ≈ 3846 метров |
Это позволяет легко рассчитать необходимое количество бухт для вашей производственной программы.
Купить молибденовую проволоку 0.18 мм: условия поставки
Мы поставляем проволоку марки МЧ по ГОСТ 18905-73, диаметр 0.18 мм, в бухтах по 2000 метров на пластиковых катушках (стандартный посадочный диаметр под большинство EDM-станков — AGIE, Sodick, Mitsubishi, «Глазарь», «КД» и др.).
Условия:
- Цена: от [ваша цена] ₽ за бухту (зависит от объема).
- Минимальный заказ: 1 бухта (2000 м).
- Отгрузка: со склада в Москве — день в день. Доставка по РФ транспортными компаниями (СК, КИТ, Деловые Линии) или почтой.
- Форма оплаты: для физ. лиц — онлайн-оплата; для юр. лиц — безналичный расчет с НДС (счет-фактура, УПД).
- Документы: на каждую партию предоставляем паспорт качества, заверенную копию сертификата на систему менеджмента (при наличии).
Специальное предложение — скупка отходов (лома):
Мы принимаем у вас отработанную молибденовую проволоку (любые диаметры, в том числе смешанную) по цене лома молибдена. Стоимость выкупа идет в зачет новой проволоки — экономия до 15–20% от стоимости заказа. Это ответ на запросы «сдать молибденовую проволоку» и «приемка».
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли резать сталь молибденовой проволокой 0.18?
Ответ: Да, это один из основных материалов. Проволока 0.18 успешно режет инструментальные (Х12МФ, Р6М5), нержавеющие (12Х18Н10Т) и конструкционные (45, 40Х) стали. Толщина заготовки — до 200–250 мм при соответствующих режимах. Для алюминия и меди требуют корректировки тока.
Вопрос: У вас есть сертификаты соответствия ГОСТ?
Ответ: Да, вся продукция сертифицирована на соответствие ГОСТ 18905-73. Мы предоставляем копии паспортов качества и сертификатов по первому требованию.
Вопрос: Чем отличается марка МЧ от МК?
Ответ: МЧ — это молибден высокой чистоты (Mo ≥ 99.96%), применяется в ответственных узлах, включая электроэрозионную обработку. МК — молибден с кремниевой добавкой (до 0.1%), используется в электровакуумных приборах (лампах) для улучшения эмиссионных свойств. Для EDM подходит только МЧ — МК дает более низкую стойкость к эрозии.
Вопрос: Можно ли использовать проволоку 0.18 для резки титана?
Ответ: Да, но с пониженной подачей (на 15–20%) из-за высокой вязкости титана. Рекомендуется использовать генератор с функцией анти-адгезии.
Вопрос: Какой радиус скругления дает проволока 0.18?
Ответ: Минимальный внутренний радиус, который можно получить, равен примерно половине диаметра проволоки + искровой зазор, т.е. ≈ 0.09–0.12 мм. Внешний радиус может быть любым большим.
Вопрос: Почему на рынке много предложений 0.17 и 0.20, а 0.18 реже?
Ответ: Потому что 0.17 и 0.20 — это стандартные диаметры для ламповой и электронной промышленности, их производят большими партиями. 0.18 — это нишевый размер, который востребован именно у операторов EDM-станков. Мы специализируемся именно на этом размере и держим его постоянно в наличии.
Закажите проволоку для электроэрозионного станка прямо сейчас
Не тратьте время на поиски некондиционных остатков или пересортицы. Молибденовая проволока 0.18 мм по ГОСТ 18905-73 — это наш профильный товар. Мы гарантируем стабильную геометрию, точный вес бухты и полную документацию.
Чтобы сделать заказ или получить консультацию по режимам резки:
- Оставьте заявку на сайте (форма ниже).
- Позвоните по телефону
- Напишите в WhatsApp/Telegram
Мы перезвоним в течение 15 минут в рабочее время. Работаем с НДС и без, доставка по всей России — от 1 дня (по Москве) до 5–7 дней (регионы). Предложение действительно для юридических лиц, ИП и физических лиц. Принимаем заявки на оптовые партии (от 10 бухт) со скидкой.
Берегите свой станок — выбирайте качественную проволоку!
P.S. Если вы сомневаетесь в выборе диаметра для вашей конкретной задачи — пришлите нам чертеж детали (или её фото с размерами), и мы подберем оптимальный размер и режимы резки бесплатно.
